一、智能溫度控制系統概述：
電加熱控制柜是控溫設備、集主電路保護，溫度測量和控制一體的單元組合設備。
電加熱系統中溫度控制系統是一個極其重要的部分，它有很多方式，本章介紹最常見的幾種方式。
二、智能溫度控制系統使用條件：
1、 環境溫度： -15℃~40℃
2、 空氣相對濕度： ≤95％
3、 安裝地點： 各種防爆場所、非防爆場所、室內外安裝
4、 防護等級： IP55（戶外式），IP23（戶內式）
5、 海拔高度： 海平面以上
6、 電源： 400-230V 50Hz
三、智能溫度控制系統結構特點：

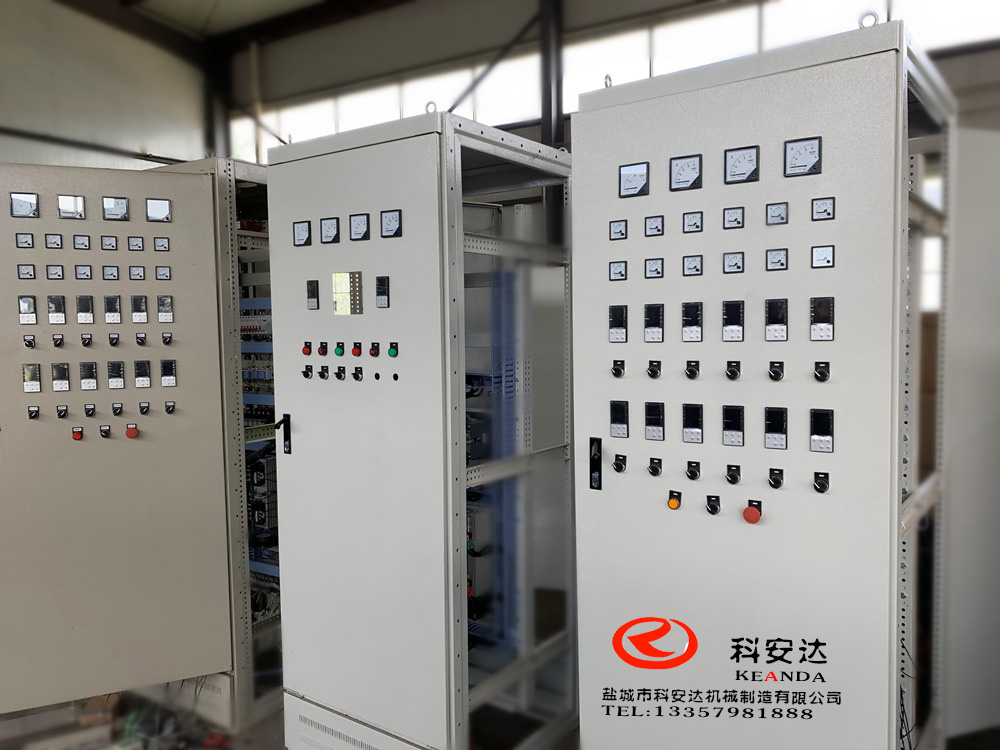

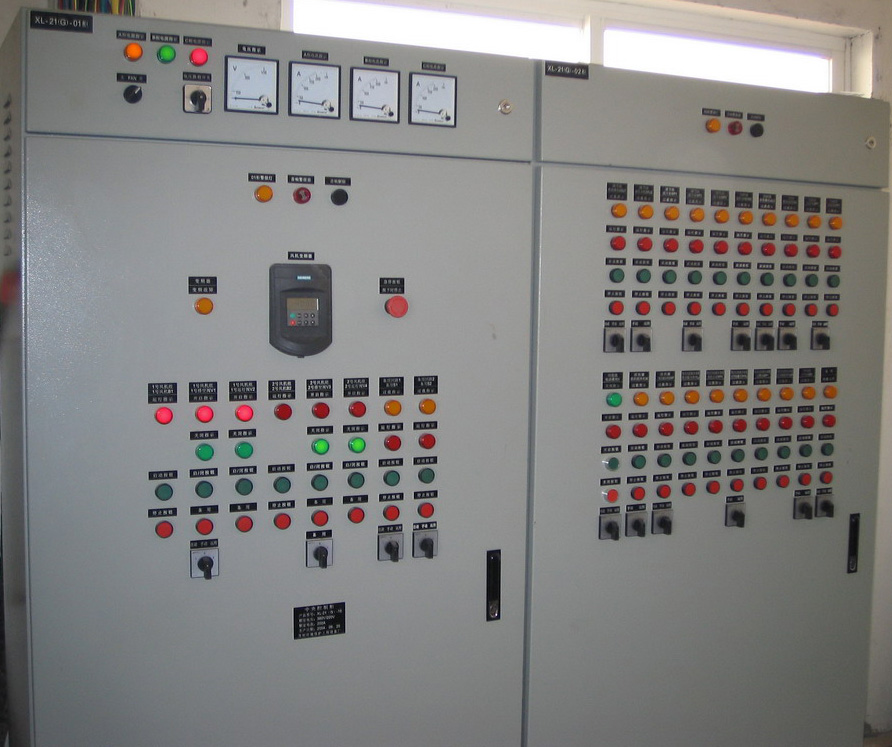

電控柜分懸掛和落地二種，落地式可依用戶要求制成前開門或前后開門，電控柜可按安裝地點分為戶外或戶內式，一臺柜可組合安裝多個電控單元，可測控多臺套電加熱設備。
四、智能溫度控制系統性能特點：
1、電控柜主電路以自動空氣開關做短路，過載及加熱元件斷電保護。
2、電控柜可與有關的液位控制器或油泵控制裝置實現電氣聯鎖。
3、有一套獨立于溫度控制的超溫報警系統，當加熱器內部的溫度超過設定值時，它將不可自動復位地關閉電加熱器，并輸出一個觸點信號。
4、可提供數個與DCS的聯鎖接口（模擬量、開關量）。
5、具有手動/自動無憂切換功能。
6、實現全自動監控。
五、智能溫度控制系統工作原理：
1、通斷型單元

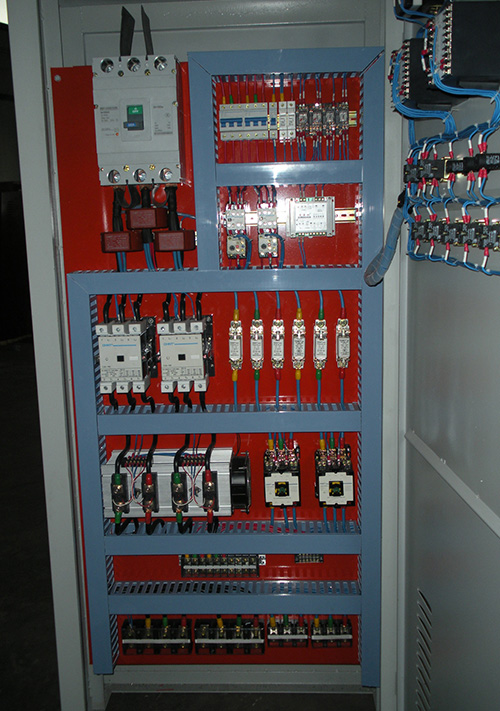

主回路采用空氣開關與交流接觸器，測量回路采用智能數顯溫控儀配溫度傳感器構成。
用戶根據工藝需要輸入下限、上限溫度設定值。當溫度低于下限值時接觸器閉合加熱器運行，高于上限值時，接觸器斷開停止加熱，反重?cái)嗬m(xù)的工作，將加熱溫度控制至一定的溫度范圍內，溫度帶可寬可窄，以上、下設定值而變化。該電路還接受加熱設備送來的超溫保護信號，當設備內超溫時，電路自動切斷電加熱器供電電源
適用電加熱設備
2、無級調溫型
采用智能PID，PID是一種集比例、微分、積分控制于一體的控制方式，正確設定PID控制器參數后能有效減少起始時的超調量，使工作點很快穩定下來，PID控制常用于控制精度很高的場合。它通常用可控硅或固態繼電器作為執行元件。科安達公司技術主推調功控制，控制精度高。
（1）移相調壓型單元
主回路為空氣開關與可控硅模塊，測量回路為智能溫控儀配溫度傳感器
控制原理：
溫控儀根據加熱設備介質出口溫度調節信號---移相脈沖信號----可控硅
輸出電壓平穩，調節溫度平穩精確。
（2）占空比無級調功型
控制原理：
主回路為空氣開關與可控硅模塊，二次回路為智能溫控儀及周波控制器配溫度傳感器，周波控制器可與溫控儀表、雙向晶閘管（TRIAC）或反并聯晶閘管（SCR）組成先進的PID調節，自動、手動控溫系統。定周期或變周期改變輸出周波數，連續調節輸出功率，精度高，溫度波動小。各型號周波控制器均可觸發雙向晶閘管或反并聯晶閘管，對晶閘管觸發電流及電流、電壓上升率無需挑選。正弦波過零觸發，晶閘管輸出完整的正弦波，其輻射干擾、傳導干擾及負載電流的瞬態浪涌也最小。觸發電路在正弦波過零時發出一連串的脈沖列，觸發小晶閘管，小晶閘管對大電流（5-3000A）晶閘管強觸發，快速開通，晶閘管不易損壞。 晶閘管運行時無噪音，壽命長，功率因數高（CoSφ=1），有利于節約電能。脈沖變壓器將觸發電路與電網隔離。 三相電路各自單獨同步，光電耦合器隔離電網。對晶閘管過載具有快速保護功能 多種控制信號輸入。
適用電加熱設備
3、（有級）多級型調溫單元

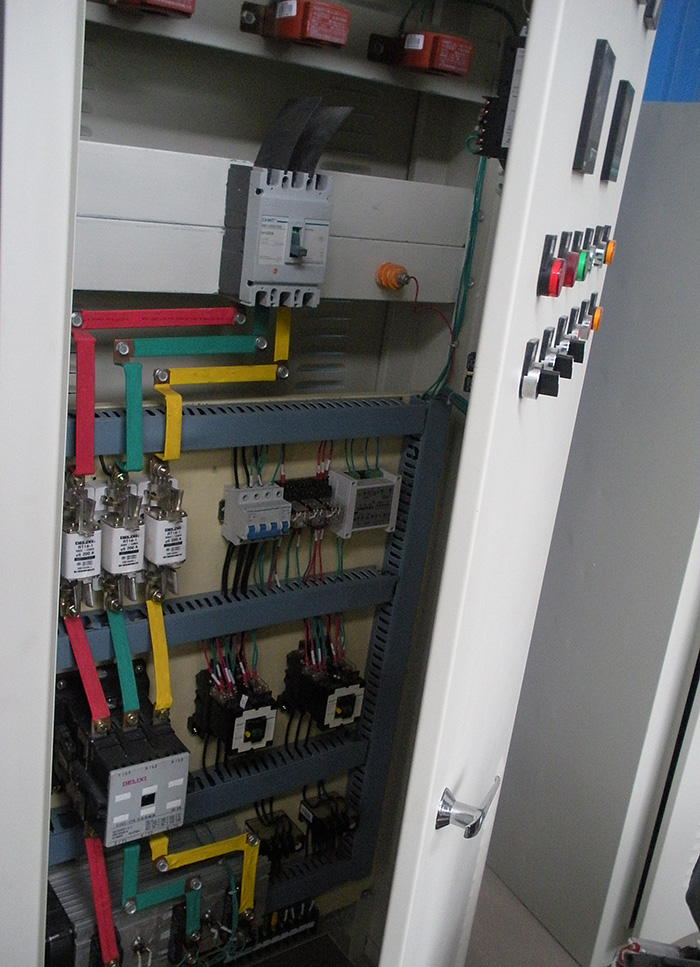

主電路采用空氣開關與大功率可控硅（或交流接觸器），二次回路及測量回路為PLC、智能溫度控制儀表配溫度傳感器
控制原理：
溫度儀表——A/D轉換模塊——PLC（可編程控制器）
采用多級控制技術即把電加熱器分成N組，其中一組功率可調，根據介質出口溫度，經運算后，控制系統自動控制N組加熱器每組的通斷及調功組加熱器的功率，達到無級調功的目的，另外，一組通斷之后另一組延時3-5秒通斷，不管是起動、停止時加熱器每次的通斷功率僅為總功率的1/N，對電網的影響很小，使系統控制保持在最佳狀態，出口溫度控制在±2℃，從而保證該裝置穩定運行。
當起始溫度測量值很低時投入更多的加熱組進行加熱，加熱器進行正常升溫工作。
當電加熱器實際溫度接近設定值時，PLC控制程序停止已投入的部分組的加熱，達到設定值，加熱器處于恒溫狀態。
4、典型應用
由于電阻性電熱元件，在直流阻值上難能完全一致，致使三相電路總有輕微不平衡，使星形結點中心點電位偏移，所以通常中心點不引出，不直接接地，電控柜與電加熱器的外殼應可靠接地。
安裝調試與維修：
1、安裝調試人員應首先詳細閱讀隨機圖紙及技術資料，對電加熱控制柜按標準規范進行交接試驗程序并嚴格按要求操作和調試。
2、安裝時，落地式應有牢固安裝基礎，懸掛式應牢固垂直，并均應將外殼可靠接線，接地電阻≤10Ω。
3、控制柜電源線及負載接線的載面積應不小于電加熱器設備說明書中規定的數據。
4、電源線及負載與柜內接線端子連接處，應在導端頭做壓接線鼻子嚴禁采取多股線直接連接。
5、導線在懸掛式控制柜下面的進線，應用料帶在護圈處綁扎。導線與護圈內側緊密配合。
6、應定期檢查各電路螺栓壓接點是否松動過熱。
7、電控柜與可燃物質存放地的距離應符合有關規范要求。
8．接線確認無誤后接通電源，此時電源指示燈亮，旋動控制電路開關，溫度顯示屏上出現溫度讀數，此時超溫控制儀小綠燈亮，說明儀表部分工作正常。
9、由技術人員參照隨機技術資料按工藝要求調節溫度設定值，其他人員不可隨意調節。10、溫度調節儀靈敏度較高，抗干擾性差，安裝信號線切記要選用帶屏蔽層的電纜并做好屏蔽接地，以免干擾造成動作紊亂。注意不要長距離與電力電纜平行敷設。
11、操作維護人員必須嚴格遵照隨機電氣原理圖中操作說明進行操作，以保護設備正常運行。12、檢查電氣控制系統、儀表、儀器安裝是否符合要求：各報警裝置、控制系統的顯示、控制程序是否正確并符合工藝加熱的要求。檢查電加熱器的二地聯鎖控制是否正確。檢查電加熱爐接線端部連結是否牢固以防松動打火。
六、智能溫度控制系統定貨須知：
1． 電控柜的型號、所需臺數。
2． 控制回路。
3． 安裝地點（戶內、戶外）；安裝方式（懸掛、落地）落地式須說明前后開門或前開門。
4． 柜體顏色：駝灰（也可由用戶提供漆號）。
5． 柜內每一單元的負荷功率、電壓等級或電控柜的一、二次方案圖。
6． 用戶特殊要求（如超過本產品使用條件時應提出具體要求）。如需詳細資料或技術支持，敬請與我廠技術部聯系。
我廠可提供各種形式的控制系統。
-
